가공 전에 3D 프린터 프로토타입을 만드는 이유

프로토타입의 역할: 최종품 대체가 아니라 의사결정용 증거

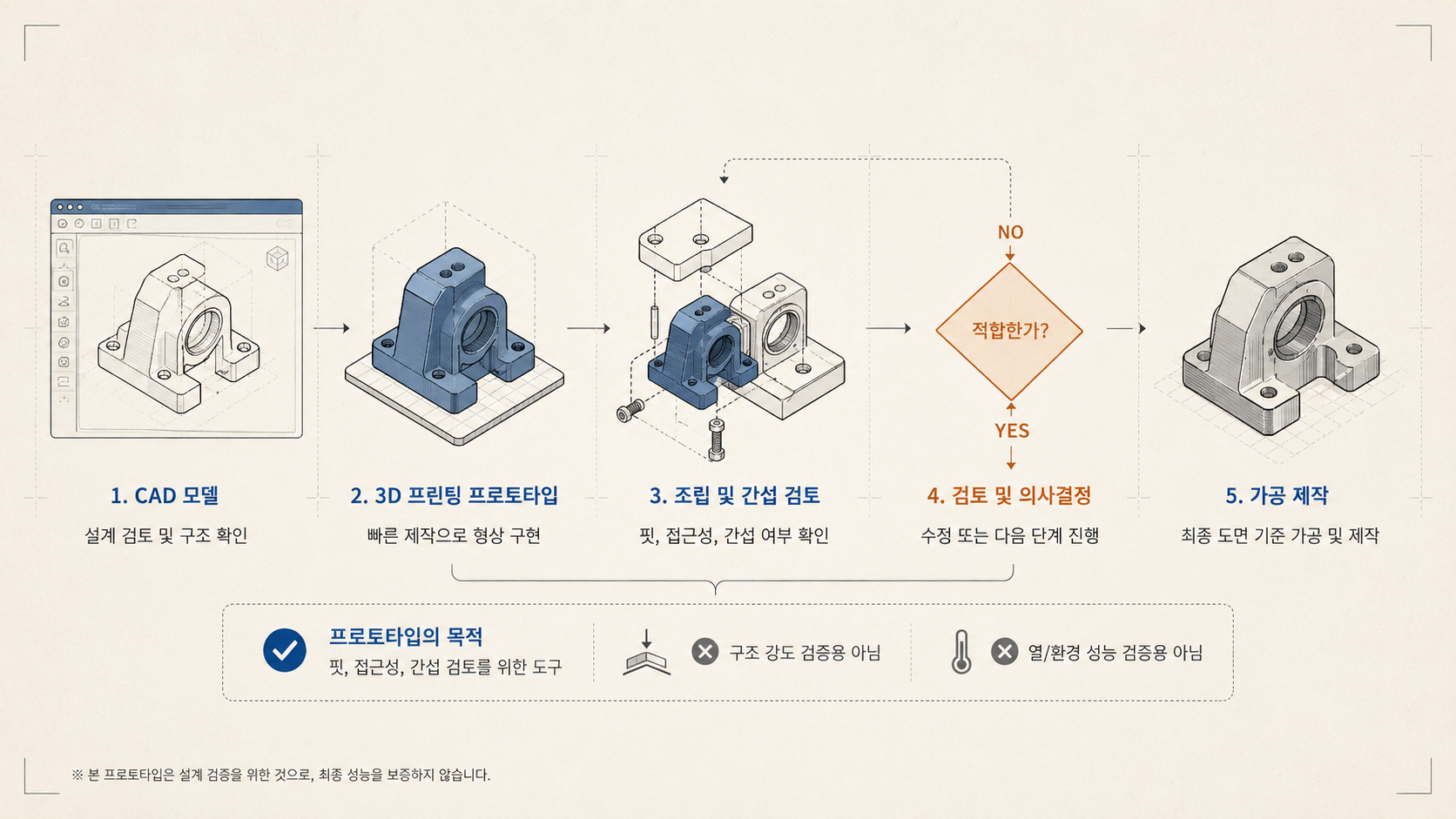

가공 전에 3D 프린터 프로토타입을 만든다는 것은 최종 제조비 절감을 보장한다는 뜻이 아니다. CAD로 설계한 물리 부품 또는 조립체를 빠르게 만들어 설계·시험·반복의 근거를 얻고, 최종 제조 뒤에 발견될 수 있는 문제의 검증 시점과 비용을 앞당기는 접근이다. ^[1]

따라서 프로토타입은 최종품의 축소판이라기보다 질문에 맞춘 시험물이다. 외형과 조립성만 볼 것인지, 손과 공구의 동선까지 볼 것인지에 따라 필요한 충실도와 재료가 달라진다. CAD의 명목 형상 검토와 실물 검토는 경쟁하지 않는다. 전자는 형상과 공간을 빠르게 걸러 내고, 후자는 실제 조립 동작에서 생기는 문제를 드러내는 보완 관계다.

CAD 다음에 실물로 확인할 조립성

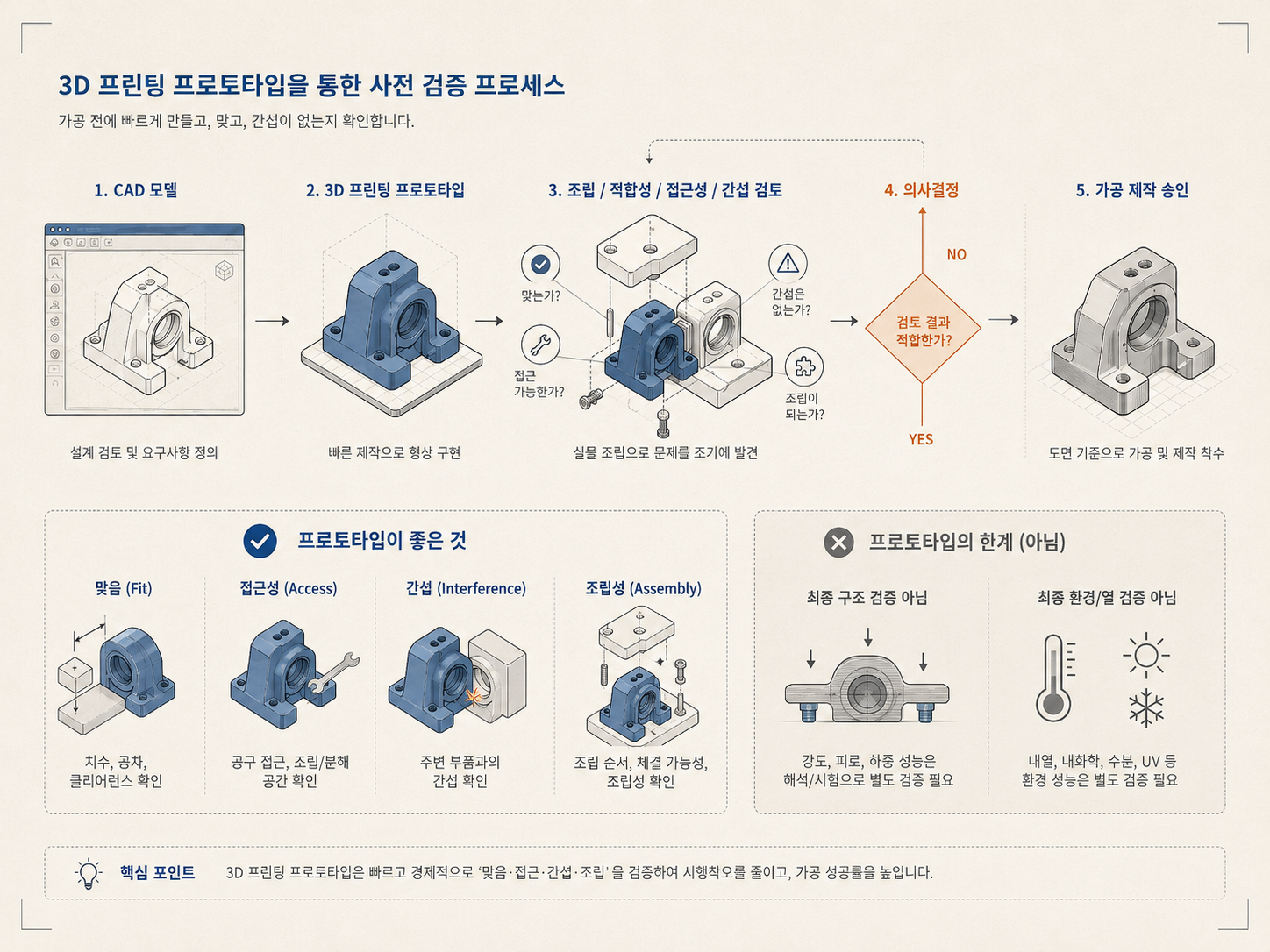

실물 검토에서는 예정된 순서대로 부품을 조립하고 다시 분해한다. 이때 중요한 질문은 단순히 “들어가는가”가 아니다. 먼저 체결한 부품이 다음 부품의 삽입 경로를 막는지, 손으로 부품을 잡을 공간이 있는지, 공구가 패스너까지 도달하는지 확인한다. 조립 순서, 공차, 부품 간 간섭, 접근성은 최종 제조 전에 프로토타입으로 검토할 수 있는 대표 항목이다.

케이블은 설계된 경로로 넣고, 꺾임이나 인접 부품과의 접촉 가능성을 본다. 공기 흐름을 고려한 공간은 다른 부품이나 체결부가 막지 않는지도 확인한다. 케이블 라우팅, 공기 흐름 여유, 공구 및 패스너 접근은 CAD 간섭 검토와 함께 물리적 검토가 유용할 수 있는 항목이다.

공차 누적은 숫자만이 아니라 실제 조립으로 판정한다

출력물의 실제 치수는 CAD의 명목 치수와 같다고 가정할 수 없다. 공정, 재료, 빌드 방향, 레이어 두께, 부품 크기, 냉각·수축, 형상이 치수 정확도와 공차 결과에 영향을 준다. ^[2] 따라서 조립성 검토 결과에는 사용한 재료와 공정, 출력 방향, 레이어 조건을 함께 기록해야 한다.

모든 치수를 같은 수준으로 관리하기보다, 조립과 기능을 좌우하는 중요 치수를 먼저 정한다. 예를 들면 상대 부품과 맞물리는 위치, 체결부 주변 형상, 삽입 경로를 결정하는 치수다. 해당 치수를 측정한 뒤 실제 상대 부품과 조립해 통과 여부를 판정한다. 공차는 form·fit·function에 맞춰야 하며, 너무 느슨하면 조립 실패로 이어질 수 있고 불필요하게 엄격하면 비용과 리드타임을 늘릴 수 있다. ^[2]

다만 범용 합격 공차 수치나 측정 절차를 이 단계에서 단정해서는 안 된다. 제공된 근거만으로는 특정 프린팅 공정, 최종 가공 공정 또는 체결 규격에 적용할 수치를 정할 수 없다.

PLA 계열: 강체 fit·form·간단한 지그 검토에 맞는 범위

PLA 계열은 강성, 표면 품질, 치수 정확도가 필요한 상세 프로토타입, 콘셉트 모델, 단순 지그·게이지에 활용될 수 있다. ^[3] 그래서 강체 하우징의 외형, 부품의 맞물림, 조립 위치, 단순 위치결정 지그처럼 fit·form 중심의 질문에 적합한 후보가 된다.

그러나 PLA 출력물로 최종 부품의 고온 또는 하중 조건 성능을 승인해서는 안 된다. 기계적 거동은 방향에 따라 달라질 수 있으므로, 출력 방향까지 포함해 본 결과를 최종 재료의 성능 증거로 확대 해석하지 않는 것이 중요하다. ^[3]

TPU 계열: 변형 인터페이스를 보되 최종 밀봉 성능과 분리한다

TPU 계열은 유연성, 내마모성, 인성, 부드러운 촉감이 필요한 부품군에 쓰일 수 있다. 유연 프로토타입은 gasket의 형상과 조립 위치, grip의 촉감과 형상, strain relief의 변형 경로, 다른 부품과 맞닿는 변형 인터페이스를 검토하는 데 유용할 수 있다. ^[4]

하지만 이것은 최종 승인 시험과 다르다. TPU 출력물의 거동은 경도, 출력 경로, 공정에 따라 달라질 수 있으며, 최종 엘라스토머의 밀봉, 피로, 내화학성, 내온 성능을 대신 검증하지 못한다. ^[4] 즉 TPU는 “어디가 눌리고 휘며 닿는가”를 확인하는 실물 모델로 쓰고, sealing과 내구 요구는 최종 재료와 제조 조건을 기준으로 별도 검증한다.

가공 릴리스 전 디자인 리뷰 체크리스트

가공 또는 제조 발주 전에는 다음 항목을 실제 프로토타입과 기록으로 검토한다.

• 조립·분해 순서: 예정 순서대로 조립했을 때 삽입 경로와 후속 작업이 막히지 않는가?
• 간섭과 여유: 부품끼리, 케이블과 부품, 공기 흐름 공간이 서로 충돌하거나 막히지 않는가?
• 체결 작업성: 패스너에 손과 공구가 접근할 수 있는가? 체결 뒤에도 필요한 부품을 넣거나 뺄 수 있는가?
• 중요 치수: 기능과 조립을 좌우하는 치수를 우선 측정하고, 실제 상대 부품과 조립해 판정했는가?
• 출력 조건 기록: 재료, 공정, 출력 방향, 레이어 조건 및 형상상 주의점을 결과와 연결해 기록했는가?
• 후속 조치 분류: 발견 사항을 설계 변경, 재출력 후 재검토, 최종 제조 공정에서의 별도 검증으로 구분했는가?

프로토타입의 결론은 “가공품과 같다”가 아니라 “이 설계 질문에는 충분한 증거를 얻었다”여야 한다. 조립·접근·간섭·중요 치수의 실패 가능성은 실물로 앞당겨 확인하고, 최종 재료의 열·하중·피로·밀봉·내화학성 요구는 별도의 제조 검증 항목으로 남기는 것이 가공 릴리스의 경계를 분명하게 한다. ^{[2] [3] [4]}
