CFD에서 y+를 왜 확인할까: 벽 근처 해석을 실무적으로 이해하기

y+란 무엇이며, 왜 첫 번째 셀과 연결되는가

RANS 기반 CFD에서 벽 근처는 항력이나 열전달처럼 관심 결과량에 큰 영향을 줄 수 있는 영역입니다. 그래서 CFD y+를 확인하지만, 이를 “특정 숫자 하나를 맞추면 끝나는 합격 기준”으로 이해하면 위험합니다.

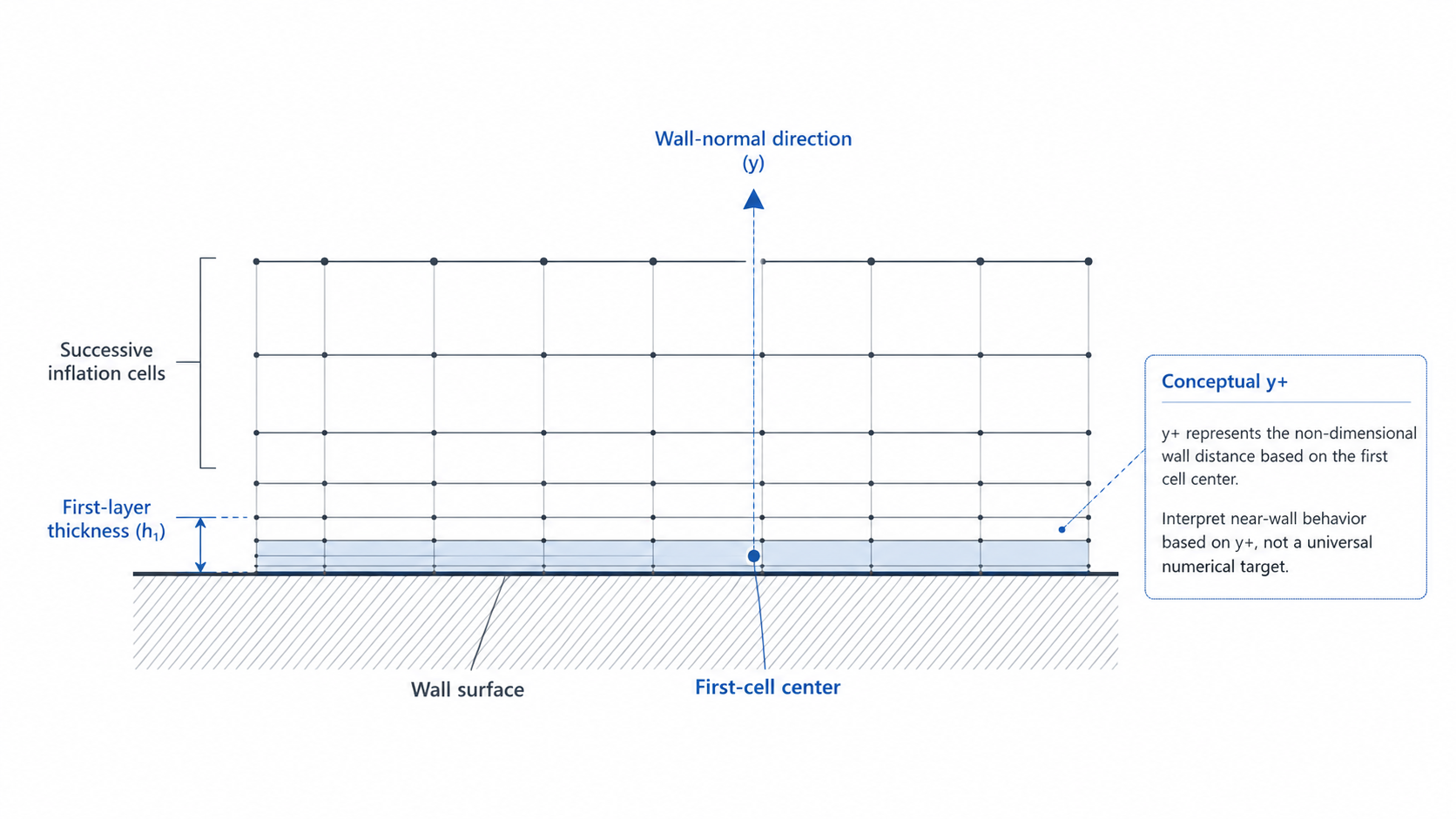

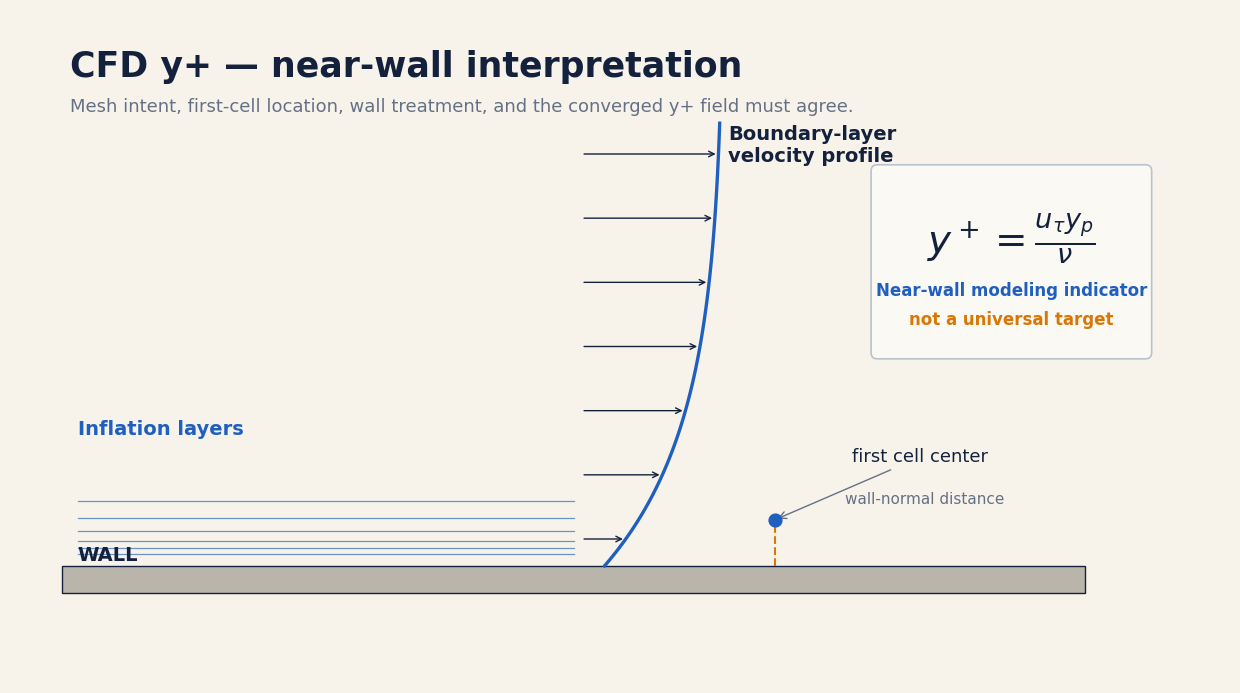

y+는 난류 모델 관점에서 계산하는 벽 근처 무차원 거리입니다. 실무에서는 벽에서 가장 가까운 첫 번째 셀 중심의 위치와 밀접하게 연결해 봅니다. 다만 첫 층 높이는 격자 설계 단계에서 정하는 입력이고, 실제 y+는 해석이 수렴한 뒤 유동장으로부터 후처리하는 결과입니다. 즉, 예상 y+로 첫 층을 설계한 뒤에도 실제 y+ field와 통계를 다시 확인해야 합니다. ^[1]

설계 단계의 y+ 추정과 수렴 후 실제 y+ 분포는 다를 수 있으므로 실제 결과를 후처리로 확인해야 합니다. 따라서 y+는 단순 입력값이 아니라, 벽면 격자와 벽면 처리 전략이 일관되는지 확인하는 진단값으로 쓰는 편이 적절합니다. ^{[1] [2]}

먼저 정할 것: wall-resolved인가, wall-function인가

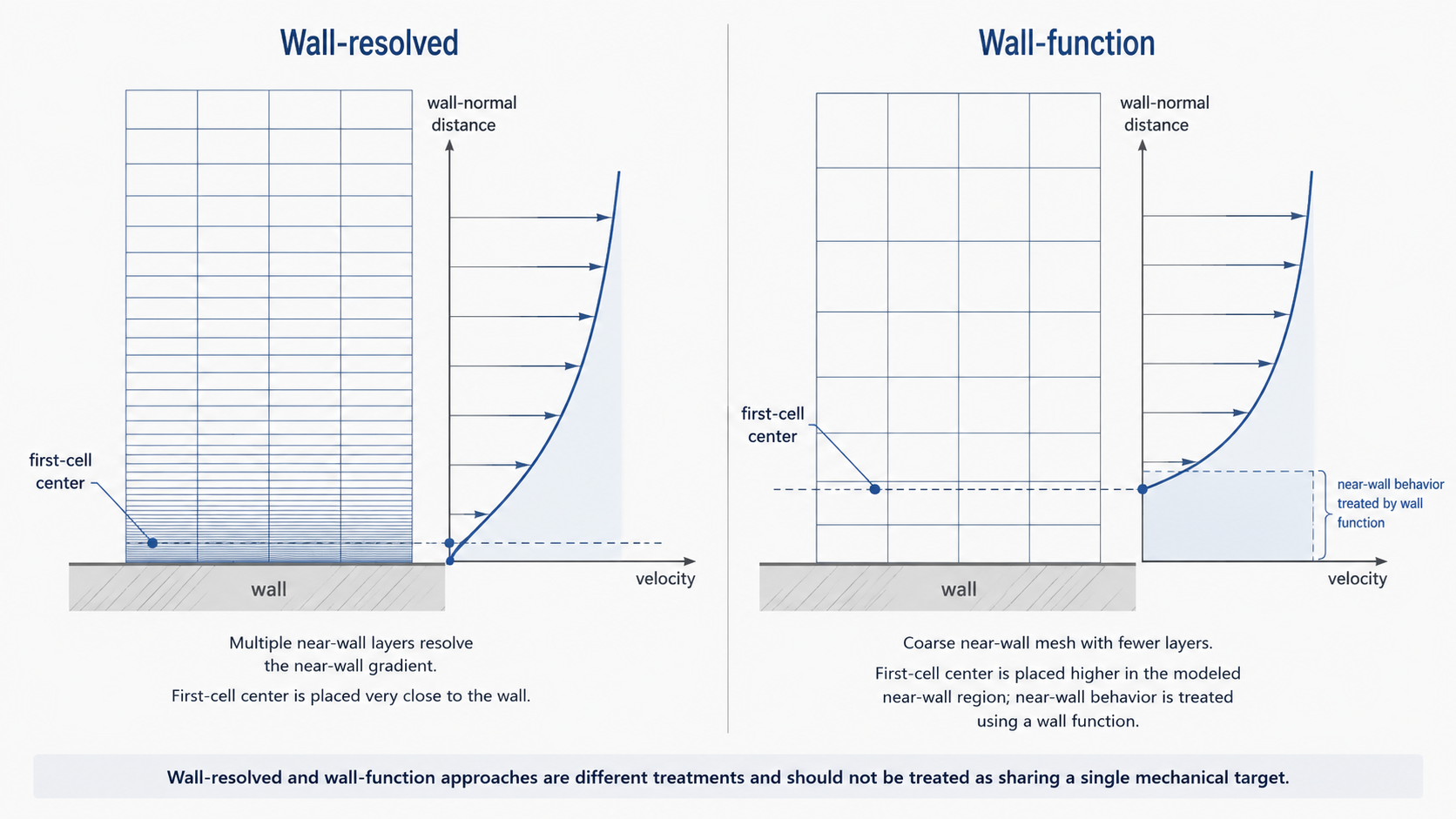

벽 근처를 다루는 방식은 크게 벽까지 해상하려는 wall-resolved 전략과 벽함수에 의존하는 wall-function 전략으로 생각할 수 있습니다. 두 접근은 격자와 near-wall boundary treatment가 다르며, 수렴 후 실제 y+ 분포가 선택한 처리와 정합적인지 확인해야 합니다. ^[2]

첫 번째 셀의 y+ 분포가 선택한 near-wall treatment와 맞지 않으면 항력 또는 열전달 예측이 부정확해질 수 있습니다. 또한 Low-Re wall-resolved 운용과 wall-function 운용에는 서로 다른 mesh 및 boundary treatment가 필요합니다. ^[2]

따라서 격자를 만들기 전에 다음 질문부터 답해야 합니다.

• 관심 결과량은 무엇인가? 예: 항력, 벽면 열전달, 압력 손실
• 해당 벽면은 결과량에 얼마나 중요한가?
• 선택한 solver와 난류 모델에서 어떤 near-wall treatment를 사용할 것인가?
• 그 treatment에 맞는 벽면 격자 전략은 무엇인가?

이 순서 없이 모든 표면에 하나의 y+ 목표값을 적용하면, 숫자는 맞아 보여도 해석 전략 자체가 어긋날 수 있습니다.

k-omega SST에서는 ‘모델 이름’보다 near-wall 설정을 확인한다

k-omega SST를 사용한다는 사실만으로 보편적인 단일 y+ 목표를 정할 수는 없습니다. standard, BSL, SST를 포함한 k-omega 계열 모델과 omega 기반 near-wall treatment는 solver 구현 및 사용자가 선택한 설정의 문맥에서 설명됩니다. ^[3]

따라서 “SST이므로 항상 특정 y+여야 한다”는 식의 판단은 피하는 편이 좋습니다. 대신 다음을 확인합니다.

1. 사용 중인 solver의 theory guide에서 SST와 벽면 처리의 조합을 확인합니다.
2. 현재 case에서 wall-resolved 또는 wall-function 중 어느 전략인지 명확히 합니다.
3. 그 전략에 맞게 inflation과 첫 셀 위치를 설계했는지 검토합니다.
4. 수렴 후 실제 y+ 분포가 설정한 near-wall treatment와 정합적인지 확인합니다.

여기서 solver theory guide는 단순 참고문헌이 아니라, 모델 이름을 실제 near-wall treatment 설정과 연결하는 기준입니다. buffer region 회피 방식이나 목표 범위를 포함한 세부 기준도 solver와 설정에 따라 달라질 수 있으므로, 다른 해석의 숫자를 그대로 가져와 적용해서는 안 됩니다. ^[3]

Inflation layer: 첫 층 높이만이 아니라 적용 범위와 층 구성을 본다

Inflation layer는 CFD에서 경계층 해상도를 위해 사용됩니다. Meshing 단계에서는 적용 표면을 국소적으로 지정할 수 있고, first-layer height, 층 수 또는 최대 층 수, growth rate 등을 제어할 수 있습니다. ^[4]

실무 점검은 첫 층 높이 입력값만 보고 끝내지 않는 것이 좋습니다.

• Local scoping: 관심 벽면에 inflation 적용 범위를 지정했는가?
• First-layer height control: 선택한 near-wall 전략을 고려해 첫 층 높이를 설정했는가?
• Layer / max-layer control: 필요한 층 구성 제어를 명시했는가?
• Growth-rate control: 층 성장 제어를 명시했는가?
• 결과 mesh 실무 점검: 관심 표면에서 설정한 control의 적용 상태가 의도와 맞는지 검토했는가?

정확한 첫 층 높이, 권장 층 수, 성장률을 하나의 값으로 일반화할 근거는 여기에는 없습니다. 이 값들은 선택한 wall treatment, 형상, 유동, 해석 목적을 함께 고려해 결정하고, 생성된 격자와 실제 y+ 결과로 다시 확인해야 합니다.

후처리의 핵심은 평균값 하나가 아니라 y+ 분포다

y+는 field와 통계로 후처리할 수 있습니다. 따라서 평균 y+ 또는 최대 y+ 하나만으로 전체 벽면 상태를 대표시키기보다, 관심 표면에서의 분포를 확인하는 것이 유용합니다. ^[1]

특히 다음과 같은 위치를 찾아보면 좋습니다.

• 예상보다 y+가 높거나 낮게 나타나는 국소 영역
• 열전달 또는 항력 산정에서 중요한 표면

국소적으로 높거나 낮은 y+ 영역을 발견했다면 해당 위치의 첫 셀, inflation 생성 상태, 표면 scoping, 적용 중인 near-wall treatment를 함께 되짚습니다. 평균·최대값과 중요 표면 coverage는 유용한 보조 지표이지만, 이들만으로 보편적인 pass/fail 판정을 내릴 수는 없습니다. 첫 셀 y+ 분포와 벽면 처리의 불일치가 항력 및 열전달 예측의 부정확성과 연결될 수 있다는 점이 핵심입니다. ^[2]

‘격자가 많다’가 아니라 결과가 민감한지를 검토한다

총 셀 수가 많다는 사실은 해석 품질의 충분조건이 아닙니다. 난류 모델 결과를 평가할 때는 grid convergence, 구현 verification, 대표적인 canonical case, 실험 및 DNS/LES 기준 데이터와의 validation evidence를 함께 검토해야 합니다. ^[5]

벽면 격자를 수정할 때도 셀 수 증가 자체보다 관심 결과량의 변화를 봐야 합니다. 예를 들어 항력, 열전달, 압력 손실 등 목적 결과가 벽면 격자 변경에 얼마나 민감한지 비교합니다. 이 과정은 y+ 점검을 단순한 격자 규칙 확인에서 결과 신뢰성 평가로 확장합니다.

또한 비교할 검증 자료가 있다면, y+가 그럴듯해 보인다는 이유만으로 결과를 신뢰하지 말고 해당 자료와의 일치 여부를 별도로 확인해야 합니다. y+는 필요할 수 있는 진단 항목이지만, validation을 대체하지는 않습니다.

실무 체크리스트: y+를 해석 품질 판단에 연결하는 순서

다음 순서로 점검하면 단일 숫자에 의존하는 실수를 줄일 수 있습니다.

1. 관심 결과량과 벽면을 정합니다. 항력·열전달 등 결과에 직접 연결되는 표면을 우선 표시합니다.
2. near-wall 전략을 확정합니다. wall-resolved인지 wall-function인지, solver에서 어떤 wall treatment를 설정했는지 확인합니다.
3. Inflation control과 결과 mesh를 함께 봅니다. local scoping, first-layer height, layer/max-layer, growth-rate control을 확인하고 관심 표면의 적용 상태를 실무적으로 검토합니다.
4. 수렴 후 y+ 분포를 후처리합니다. 전체 평균 하나가 아니라 중요 표면별 분포와 국소 고·저 영역을 확인합니다.
5. 불일치 위치를 추적합니다. y+ 이상 영역에서 첫 셀 위치, inflation 생성 상태·적용 범위, near-wall treatment의 정합성을 재검토합니다. ^{[1] [4] [2]}
6. 격자 민감도와 검증 근거를 평가합니다. 관심 결과량의 변화와 validation evidence를 함께 봅니다.

결론적으로 CFD y+는 맞춰야 할 마법의 숫자가 아닙니다. 선택한 난류 모델과 solver의 near-wall treatment, 벽면 첫 셀, inflation 생성 결과, 실제 y+ 분포, 그리고 결과의 격자 민감도와 검증 근거가 서로 일관되는지 확인하는 진단값입니다.

자주 묻는 질문

y+는 벽에서 첫 번째 셀 중심까지의 거리만 뜻하나요?

아닙니다. y+는 벽 근처의 무차원 거리이며, 첫 번째 셀 중심 위치와 밀접하게 연결되지만 유동장에 기반해 계산되는 후처리 결과이기도 합니다. 설계 단계의 첫 층 높이 추정과 수렴 후 실제 y+ 확인을 구분해야 합니다. ^[1]

k-omega SST를 쓰면 항상 특정 y+ 값만 목표로 해야 하나요?

그렇게 단정할 수 없습니다. k-omega SST와 near-wall treatment의 운용은 solver 구현 및 선택한 설정에 의존합니다. 사용 중인 solver theory guide, wall treatment 설정, 실제 y+ 분포를 함께 확인해야 합니다. ^{[3] [1]}

평균 y+와 최대 y+만 확인해도 되나요?

두 값은 요약 지표로 활용할 수 있지만 충분하지는 않습니다. 중요 표면의 분포와 국소적인 고·저 y+ 영역을 함께 보고, 해당 위치의 inflation 및 벽면 처리 정합성을 확인하는 것이 좋습니다. ^{[1] [4] [2]}

wall-resolved와 wall-function 접근은 격자 설계에서 무엇이 다른가요?

두 접근은 서로 다른 mesh와 boundary treatment를 요구합니다. 따라서 먼저 어떤 접근을 사용할지 정하고, 그 선택과 첫 셀 y+ 분포가 일치하는지 확인해야 합니다. ^[2]

Inflation layer에서는 어떤 control과 적용 상태를 점검해야 하나요?

Local scoping, first-layer height, layer/max-layer, growth-rate control을 확인합니다. 결과 mesh에서는 관심 표면에 이 control이 의도대로 적용됐는지 실무적으로 검토합니다. ^[4]

셀 수를 크게 늘리면 난류 해석 품질이 보장되나요?

보장되지 않습니다. 총 셀 수만으로 품질을 판단할 수 없으며, 관심 결과량의 grid convergence, 구현 verification, 대표 사례 및 실험·DNS/LES 기준 데이터와의 validation evidence를 함께 확인해야 합니다. ^[5]
